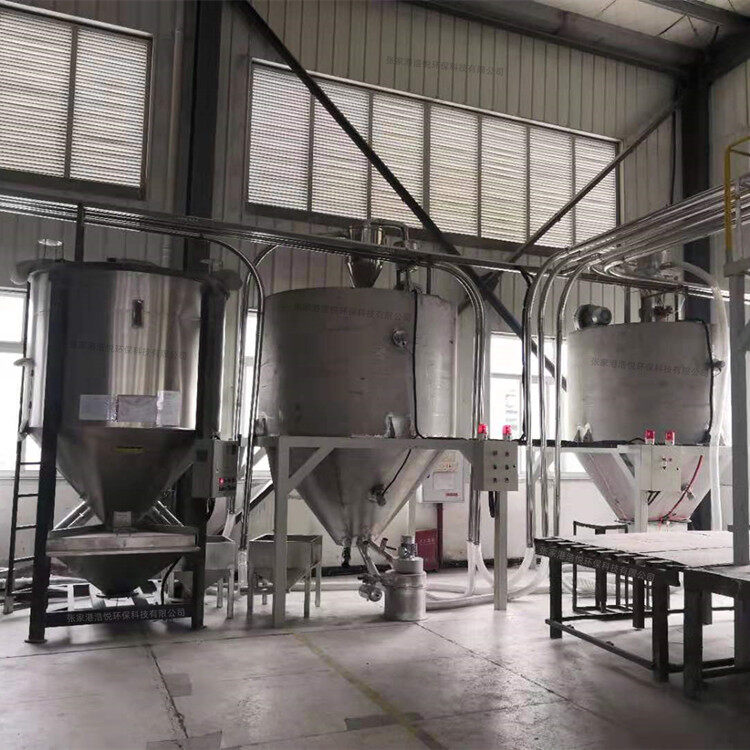

负压上料系统
在工业生产追求高效、环保与自动化的趋势下，负压上料系统作为一种先进的物料传输解决方案，通过利用真空负...
- 所属分类：自动计量输送设备
- 点击次数：4次
- 发布日期：2025-06-30
- 分享到：
- 在线咨询
- 详情介绍
在工业生产追求高效、环保与自动化的趋势下，负压上料系统作为一种先进的物料传输解决方案，通过利用真空负压原理，实现粉状、颗粒状物料的无尘化、精准化输送，广泛应用于食品、制药、化工、新能源等多个行业。以下将从系统组成、工作原理、核心优势、应用场景及发展趋势等方面，对负压上料系统进行全面且深入的介绍。
一、系统核心组成架构
负压上料系统主要由真空发生装置、上料单元、输送管道、分离卸料装置、除尘系统和控制系统六大模块构成，各部分紧密配合，形成完整的自动化上料体系。
（一）真空发生装置
真空发生装置是负压上料系统的动力核心，通常采用真空泵（如罗茨真空泵、旋片真空泵）或负压风机。罗茨真空泵适用于大流量、长距离（可达 100 米以上）的物料输送场景，能产生较高的真空度（-30kPa 至 - 80kPa）；负压风机则常用于短距离（一般≤30 米）、小流量的输送，具有成本低、维护简单的特点。在易燃易爆的特殊环境中，会选用水环式真空泵，该泵通过水作为介质形成真空，有效避免静电引发的安全隐患。
（二）上料单元
上料单元负责将物料引入系统，常见形式有人工投料斗和自动进料装置。人工投料斗设计符合人体工程学，方便操作人员将小袋物料倒入，部分投料斗还配备除尘滤芯，可吸附投料过程中产生的粉尘，防止扬尘污染。自动进料装置则与储料仓相连，通过星型卸料器、螺旋给料机等设备，将物料均匀、稳定地送入输送管道。这些给料设备能够根据控制系统的指令，精确控制物料的供给速度和流量。
（三）输送管道
输送管道是物料传输的通道，一般采用不锈钢、碳钢或食品级工程塑料材质，根据物料的特性（如腐蚀性、磨损性）进行选择。管道内径依据物料流量和输送速度确定，通常在 50 - 150mm 之间。为减少物料输送阻力，管道布局尽量保持直线，若需设置弯道，会采用大曲率半径弯头（曲率半径≥3 倍管径），并在结构图中明确标注相关参数。管道连接采用法兰、快装接头等方式，确保系统密封性，防止外界空气进入影响负压环境。
（四）分离卸料装置
分离卸料装置位于系统末端，主要作用是将物料与空气分离，并将物料卸至目标设备。常见的分离设备为旋风分离器，其利用离心力使物料颗粒与空气分离，较重的物料沿分离器内壁旋转下落，进入下方的料仓或生产设备；而含有少量细微粉尘的空气则从顶部排出。此外，一些高精度要求的场景会搭配使用过滤分离器，通过滤芯进一步拦截细微粉尘，确保卸料的纯净度。卸料过程由气动蝶阀、滑阀等控制，可实现自动卸料，且残留量极低。
（五）除尘系统
除尘系统用于净化从分离卸料装置排出的空气，防止粉尘污染环境。通常采用布袋除尘器或滤芯式除尘器，过滤材料多为聚四氟乙烯（PTFE）、覆膜聚酯纤维等，过滤精度可达 0.1 - 1μm。除尘系统配备脉冲反吹装置，通过压缩空气（压力 0.4 - 0.6MPa）定时清理滤芯表面积尘，使滤芯保持良好的透气性能，保障系统的真空度稳定，同时延长滤芯使用寿命。
（六）控制系统
控制系统以 PLC（可编程逻辑控制器）或工业计算机为核心，搭配触摸屏人机交互界面（HMI）。操作人员可通过 HMI 设置上料时间、真空度阈值、脉冲反吹频率等参数。系统运行过程中，实时采集真空压力传感器、料位传感器等数据，与设定值进行对比，自动调节真空发生装置的功率、给料设备的转速等，实现闭环控制。当出现异常情况（如真空度不足、管道堵塞、料位异常）时，控制系统立即发出声光报警，并自动采取相应措施，如停止上料、启动备用设备等。此外，控制系统还支持与工厂 DCS（分布式控制系统）或 MES（制造执行系统）对接，实现远程监控和数据记录。
二、工作原理与流程
负压上料系统基于伯努利原理，利用管道内与外界的压力差实现物料输送。系统启动后，真空发生装置开始工作，抽取输送管道内的空气，使管道内压力逐渐降低，形成负压环境。当真空度达到设定值（如 - 50kPa）时，上料单元的给料设备启动，物料在大气压力作用下被压入输送管道，并与空气混合，沿管道向分离卸料装置移动。
在输送过程中，物料在负压气流的带动下，以一定速度（通常为 10 - 25m/s）前进。当物料到达分离卸料装置时，旋风分离器利用离心力使物料与空气分离，物料落入下方料仓或直接进入生产设备；含有少量粉尘的空气则进入除尘系统。在除尘系统中，空气通过滤芯过滤，粉尘被拦截在滤芯表面，净化后的空气从出风口排出。随着滤芯表面积尘增加，当达到设定的阻力值时，脉冲反吹装置启动，压缩空气瞬间喷入滤芯，将粉尘吹落至集尘桶，完成一次除尘过程。
整个上料过程可根据生产需求设定为间歇式或连续式。间歇式上料适用于小批量、多品种物料切换的场景，如实验室制剂生产；连续式上料则通过双仓设计或多级串联，实现 24 小时不间断输送，常用于大规模工业生产，如化工原料的连续供给。
三、核心技术优势
（一）无尘化环保输送
负压上料系统全密闭的输送过程，从物料吸入到卸料全程无粉尘泄漏，车间粉尘浓度可控制在 2mg/m³ 以下，满足食品、制药等行业对洁净生产环境的严格要求。与传统的皮带输送、螺旋输送等方式相比，可减少 90% 以上的粉尘排放，有效改善工作环境，保护操作人员健康。
（二）精准计量与稳定输送
通过与失重式计量秤、质量流量计等设备集成，负压上料系统可实现 ±0.5% 以内的计量精度，满足对物料配比要求极高的生产工艺。同时，稳定的负压环境和合理的管道设计，确保物料输送过程中无堵塞、无残留，输送量波动小，保障生产连续性。
（三）灵活适配与高效节能
可根据不同物料特性（粉状、颗粒状、超细粉体等）和生产需求，定制化设计系统参数和设备配置。系统采用变频控制技术，根据实际输送量自动调节真空发生装置的功率，相比传统正压输送节能 30% 以上。此外，模块化设计使得设备安装、维护便捷，可快速切换不同物料的输送，满足多品种、小批量的柔性生产需求。
（四）安全可靠与智能管理
防爆型真空发生装置、防静电管道设计等措施，使系统适用于易燃易爆物料的输送，如锂电池正负极材料、化工危险品等。智能控制系统实现设备运行状态的实时监测和故障预警，通过数据记录和分析，可优化设备维护周期，降低停机风险，提升生产管理效率。
四、应用场景
（一）食品加工行业
在面粉、糖粉、奶粉等粉状物料的输送中，负压上料系统确保无尘化操作，避免物料污染，符合食品安全标准。如面包厂利用该系统将面粉从储料仓精准输送至和面机，保障面包口感和品质的一致性；糖果厂通过负压上料实现糖粉、香精等原料的精确配比，提升产品质量。
（二）制药行业
满足 GMP（药品生产质量管理规范）要求，用于药品原料、辅料的无菌输送，防止交叉污染。在片剂生产中，将药物活性成分（API）与辅料通过负压上料系统精确输送至混合设备，确保药品成分均匀；在粉针剂生产中，实现无菌粉的无尘化上料，保障药品安全性。
（三）化工行业
对于涂料、油墨生产中的树脂、颜料、溶剂等物料，以及锂电池生产中的正负极材料、电解液添加剂等，负压上料系统可实现防爆、防泄漏输送。某锂电池材料厂采用负压上料系统输送磷酸铁锂粉体，有效控制车间粉尘浓度，降低爆炸风险，同时保证物料计量精度，提高产品合格率。
（四）其他行业
在电子行业，用于电子级硅粉、焊锡膏等物料的输送；在建材行业，实现水泥、粉煤灰等粉状物料的高效上料；在饲料加工行业，完成饲料原料的精准输送和配比，均展现出良好的适用性和可靠性。
五、发展趋势
未来，负压上料系统将朝着智能化、集成化和绿色化方向发展。智能化方面，引入 AI 算法实现设备故障预测和自动优化，通过物联网技术实现远程监控和诊断；集成化上，与企业的 ERP、MES 系统深度融合，实现生产计划、物料库存和上料操作的协同管理；绿色化则体现在开发低能耗真空泵、采用可降解过滤材料、优化系统设计减少噪音等方面，推动行业可持续发展。
